- 商品名称: DMGH型高温钢体滑导线
（一）产品概述：
DMGH系列高温钢体滑导线是由铜导体和钢质结构骨架构成的，有组合式和复合式两种结构型式用高强度专用绝缘子支撑，安装或焊装在道轨梁的支架上，从而组成向各起重机械设备馈的移动供电系统。
DMGH系列高温钢体滑导线是一种适应范围很广的滑接输电装置，可广泛用于高温、高湿、高电压、强腐蚀、多粉尘等环境中，如：炼钢、冶金、高电压、强腐蚀、多粉尘等环境中。如：炼钢、冶金化工，码头等行业。
（二）产品特点：
1.接触性能好，无拉弧现象，不会发生电源中断故障，运行可靠。
2.可适用于高温、高湿、高电压、强腐蚀、多粉尘等恶劣环境中。
3.机械强度高、刚度好、不易弯曲变型，能承受较大的短路冲击电流，不致发生故障。
4.采用电阻率较小的铜导体或铜铝型材，可大幅度降低导线本身电能的损耗。
5.铜导体载流量大，最大可达3000A以上。
6.附加辅助电缆后，导线的阻抗能成倍降低，可组成低阻抗滑导线，应用更为广泛。
7.布线可多样化，可在上部，下部或侧面滑触。
8.DMGH系列高温钢体滑导线散热面积大，温升低，使用寿命长。
9.结构简单安装方便，可分为上压式、侧压式、下压式三种。
10.维修更换方便、迅速，省时，省力。
（三）使用环境：
海拔高度不超过2000m
周围空气相对温度不大于95%
使用环境温度＜150℃
产品适用于输送交流工频50HZ或60HZ，380V、660V、1140V、3KV、6KV、10KV电源，以及550V、750V、1.5KV、3KV直流电源。
-

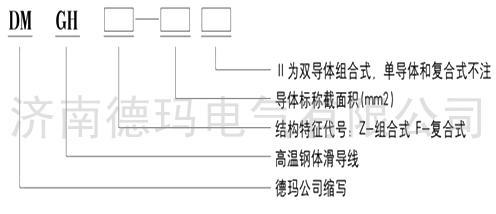

（一）产品型号、参数：
序号 型号规格 导体截面积mm2 额定电流A 1 DMGHZ-140 140 500 2 DMGHZ-160 160 600 3 DMGHZ-230 230 800 4 DMGHZ-265 265 1000 5 DMGHZ-320 320 1200 6 DMGHZ-465 465 1600 7 DMGHZ-200Ⅱ 200×2 1500 8 DMGHZ-270Ⅱ 270×2 2000 9 DMGHF-150 150 500 10 DMGHF-200 200 700 11 DMGHZ-340Ⅱ 340×2 2500 12 DMGHZ-465Ⅱ 465×2 3200 13 DMGHF-250 250 950 14 DMGHF-290 290 1100 15 DMGHF-375 375 1400 16 DMGHF-465 465 1600 17 DMGHF-500 500 1800 18 DMGHF-600 600 2100 19 DMGHF-700 700 2400 20 DMGHF-860 860 2800
（二）滑触线主要电气特性：
项目 指标 污染等级 Ⅳ级（一般导电粉尘和凝露状态） 安装等级 Ⅲ级 工作环境湿度 ≤95%允许短时凝露 工作环境温度 -45℃～+150℃ 额定工作电压V AC：660V～6000V(50～60HZ) 额定工作电流A 400A~4000A 绝缘介电强度 AC (50~60HZ) 40000V;1min无击穿闪烁现象 集电器运行速度U V≤360m/min 安装海拔高度 ≤1000m 极间、极对地绝缘电阻 ≥10MΩ 短时耐受电流 20倍Ie/1s 抗地震烈度 8级 -

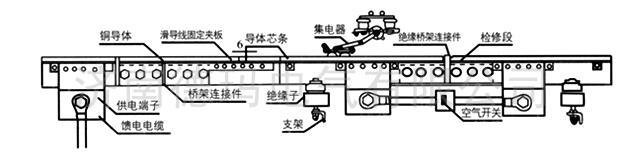

（一）高温钢体滑触线安装示意图：
高温钢体滑触线的安装方式，一般常用上部和下部及侧部滑触式三种。也可以根据客户特殊要求，采用其它安装方式。

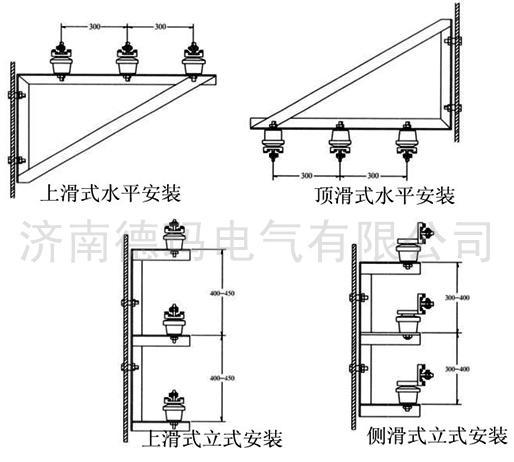

钢体滑触线支架的安装：
（二）滑触线常见故障处理表：
序号 故障现象 故障原因 处理办法 1 断电 电刷在导管中爬坡 检查集电器,磨损严重、既更换检查 电刷磨损严重，无法触及导体 更换电刷 导体接头不平整 重新调整连接 单集电器使用 采用双刷集电器 导轨接头松脱 重新调整拧紧连接螺钉 2 导轨变形集电器运动受阻 环境温度过高 局部采用隔热板，室外加遮阳板 吊挂夹间距大或松脱 增加吊挂夹数量，校直导管，并拧紧螺钉 3 工作时导轨
晃动大拨叉（杆）无法吸收传动误差 修正牵引器，使之能自由吸收传动误差 导轨整线直线度差 调整导轨直线度 悬挂夹松动 拧紧悬挂夹螺钉 4 电刷磨损快 接头不平整 按要求重新连接导轨 载流量过大 增加集电器数量 弹簧压力过大 更换、修正弹簧压力 5 电刷侧面擦
伤电刷磨损，集电器定位不正 更换、修正弹簧压力 牵引器的拨叉（杆）侧力
传递过大更换牵引器拨叉（杆）或修正牵引器拨叉（杆） 6 导轨内有火
花电刷表面与导轨接触不良 检查导轨接头，适当磨合电刷保证
60%接触面积7 集电器行走
有较大异响电流过大 增加集电器数量 接头不平整 重新安装导轨连接 8 集电器
外壳擦伤导轨变形 按故障2处理，增加定定型夹 集电器定位欠佳 调整集电器
